Сцепление Фиат Альбеа

Опубликовано: 05.09.2018

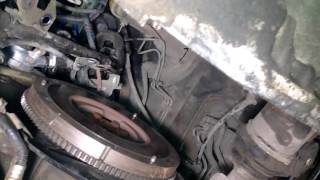

Снятая коробка передач Fiat albea

Сцепление состоит из нажимного (ведущего) диска, ведомого диска, выжимного подшипника и гидравлического привода с педалью сцепления.

Нажимной диск жестко привинчен к маховику, который, в свою очередь, прифлэнцован к коленному валу двигателя. Между нажимным диском и маховиком находится ведомый диск сцепления, который нажимным диском отжимается к маховику. Ведомый диск сцепления прочно соединен с первичным валом коробки передач шлицевой ступицей.

фиат альбеа,сцепление ,вилка и втулки вилки #2

При нажатии на педаль сцепления (выключение сцепления) на рычаг вилки выключения сцепления оказывается гидравлическое давление и подшипник выключения сцепления прижимается к диафрагме нажимного диска. В результате этого нажимной диск разжимается, а ведомый диск сцепления больше не выдавливается к маховику. Силовое замыкание между двигателем и коробкой передач прекращается.

Вопрос по сцеплению Фиат альбеа

Гидравлическая система сцепления автомобиля Fiat Albea работает на тормозной жидкости и снабжается ею из общего расширительного бачка для тормозной жидкости.

При каждом включении и выключении сцеплений в результате трения фрикционная накладка диска сцепления постепенно истирается. Таким образом, ведомый диск сцепления является изнашиваемой деталью, но его хватает в среднем более чем на 100 000 км пробега. Степень износа зависит в основном от нагрузки (эксплуатация с прицепом) и от манеры вождения. Само сцепление технического обслуживания не требует, т.к. оно является саморегулируемым.

Рисунок 10.12.2 - Гидравлический привод сцепления

1 - расширительный бачок с тормозной жидкостью: 2 - главный цилиндр; 3 - подающий трубо- провод; 4 - рабочий цилиндр; 5 - вилка выжимного подшипника; 6 - выжимной подшипник; 7 - диафрагменная пружина; 8 - нажимной диск; 9 - соединительная муфта: 10 - педаль сцепления; 11 - выключатель сцепления.

Процедура снятия сцепления :

1. Снимите коробку передач;

2. Застопорите маховик отверткой или пробойником, чтобы удержать его от проворачивания при вывинчивании болтов крепления. В мастерских для этого пользуются специальным башмаком (А), который крепится на зубчатом венце маховика (см. Рис. 10.12.3);

3. Ослабьте болты (1) крепления нажимного диска (2) поэтапно на один-полтора оборота, действуя в перекрестном порядке, до тех пор. пока посадка диска не ослабнет (см. Рис. 10.12.3) Если болты ослабить сразу, можно повредить диафрагменную пружину, находящуюся между нажимным диском и маховиком;

4. Полностью вывинтите болты крепления нажимного диска;

5. Снимите нажимной и ведомый диски, обозначив их положение, чтобы при установке сохранить его При выполнении этой операции не уроните диски, иначе после сборки могут возникнуть дерганье и затруднения с выключением сцепления;

6. Протрите маховик ветошью, смоченной е спирте или в средстве для чистки сцепления.

После демонтажа сцепления его детали следует осмотреть и проверить. Процедура проверки сцепления :

1. Проверьте нажимной диск на отсутствие трещин пережога и рифлей;

2 Проверьте состояние сегментов диафрагменной пружины. При необходимости осторожно выправьте их клещами:

3. Проверьте крепление сегментов диафрагменной пружины и убедитесь в отсутствии трещин, прочности заклепок и их посадки. Диск с поврежденными или ослабленными заклепками замените,

4. Замените диски сцепления с замасленными поверхностями или с механическими повреждениями;

5. Проверьте выжимной подшипник вручную, не снимая его. Подшипник должен вращаться легко, иначе замените его. Во время движения неисправный подшипник проявляет себя шумом при выжимании педали сцепления. В этом случае подшипник нужно заменить.

Процедура установки сцепления :

1. Удалите антикоррозийную смазку перед установкой нового нажимного диска только с его активной поверхности. В остальных местах смазку не удаляйте ни в коем случае, иначе срок службы сцепления значительно сократится;

2. Очистите от коррозии и нанесите тонкий слой молибденовой смазки на шлицы ступицы ведомого диска, а также на зубчатый венец первичного вала коробки передач;

3. Подвигайте ведомый диск сцепления на первичном вале туда и обратно, пока ход ступицы ведомого диска на валу не станет легким. Обязательно удалите излишек смазки. Количество наносимой смазки не должно быть больше кукурузного зерна, В противном случае Смазка будет попадать на активные поверхности сцепления и сцепление будет проскальзывать:

4. Установите ведомый диск сцепления в нажимной диск и отцентрируйте положение ведомого диска на нажимном диске с помощью подходящего вала, например. HAZET 2174 так, чтобы он отступал от нажимного диска равномерно по всейокружности. Если ведомый диск (будет установлен не по центру нажимного диска, то позже невозможно будет завести и установить первичный вал коробки передач. В качестве вспомогательного средства при центровке диска можно использовать прежний первичный вал коробки передач;

5. Установите нажимной диск с отцентрированным ведомым диском на соответствующие посадочные штифты на маховике. Нажимной диск должен прилегать к маховику полностью, без перекоса. Не допускайте перекоса нажимного диска потому что в результате этого будут повреждены посадочные штифты и отверстия для центрирования, Только после центрирования диска вставляйте крепежные болты. Ни в коем случае не притягивайте диске помощью болтов, иначе будут повреждены центрирующие отверстия нажимного диска и центрирующие штифты на маховике:

6. Вставьте болты крепления нажимного диска и затяните их рукой, а затем, в перекрестном порядке доворачиаайте их на один-полтора оборота до тех пор. пока болты крепления нажимного диска не будут затянуты с необходимым моментом 16 Нм;

7. Извлеките приспособление для центрирования ведомого диска;

8. Установите коробку передач.

Из привода сцепления нужно удалять воздух в случае, если педаль сцепления не возвращается в верхнее положение или занимает это положение замедленно, а также в случаях, когда затруднено переключение передач или же, если открывалась гидравлическая система.

Тормозная жидкость ядовита, ее ни в коем случае нельзя отсасывать ртом через шланг. Для сбора тормозной жидкости используйте специальные емкости, чтобы исключить её ошибочное употребление.
